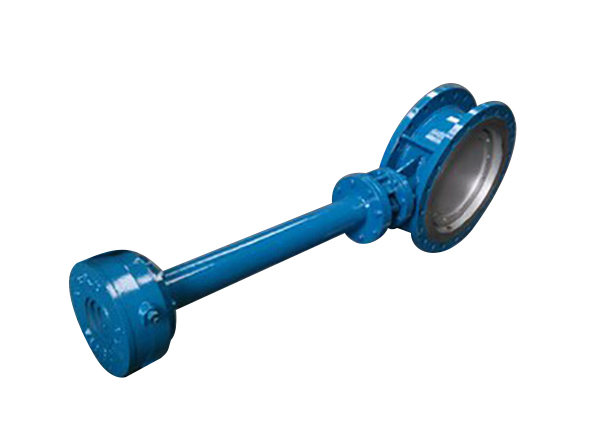

加長桿硬密封蝶閥

加長桿硬密封蝶閥D343H蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有:手動,蝸輪桿傳動,氣動等。D343H蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。

產品詳情

加長桿硬密封蝶閥特點

1、開啟力矩小,靈活方便,省力節能;

2、三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏;

3、D343H蝸輪法蘭多層次硬密封蝶閥損、使用壽命長等。

加長桿硬密封蝶閥標準

設計規范

GB/T 12238

結構長度

GB/T 12221

法蘭連接

GB/T 9113

試驗與檢驗

GB/T 13927

產品標識

GB/T 12220

加長桿硬密封蝶閥性能

公稱通徑

DN(mm)

50~300

公稱壓力

PN(MPa)

1.0

1.6

2.5

試驗壓力

強度試驗

1.5

2.4

3.75

密封試驗

1.1

1.76

2.75

氣密封試驗

0.6

0.6

0.6

適用介質

水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等;

適用溫度

-40℃~600℃

驅動形式

手柄、渦輪、電動、氣動、液動

加長桿硬密封蝶閥主要零部件材料

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨
